Beschreibung

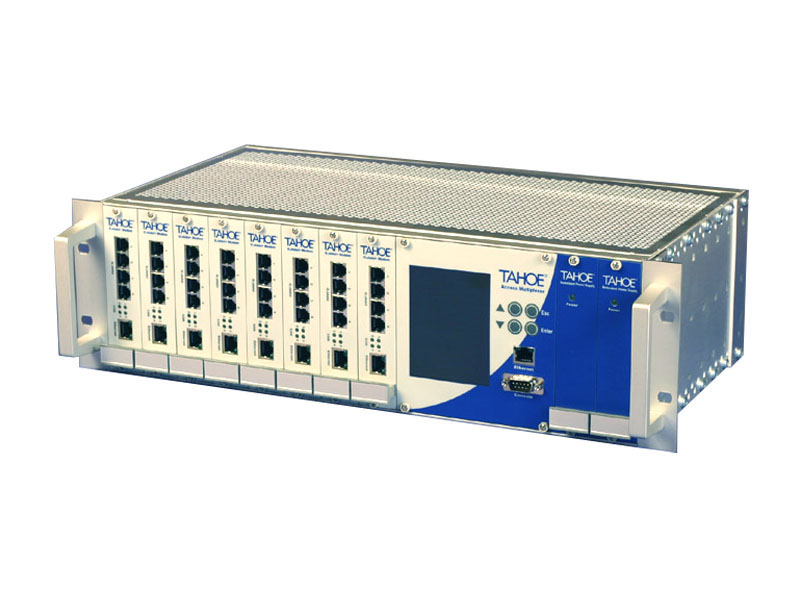

Tahoe DSLAM ist ein G.shdsl+-Konzentrator für Installationen, in denen viele Kupferleitungen an einem Ort zusammenlaufen. Das 3U-Gehäuse für 19"-Schränke nimmt acht Modemkarten, eine Verwaltungskarte und zwei Netzteile auf.
Stromversorgung
Zwei unabhängige Netzteile mit separaten Netzanschlüssen arbeiten redundant. Der Konzentrator läuft mit einem von ihnen weiter, wenn das andere ausfällt, und das defekte Netzteil wird ohne Abschalten des Geräts ausgetauscht.
Verwaltungskarte
Sie hat ein farbiges LCD-Display mit 4" Diagonale, eine Tastatur mit vier Tasten, einen Ethernet-Port und eine serielle Konsole. Von einer Stelle aus sammelt sie Statistiken, konfiguriert die Modems und ermöglicht über den internen Bus den Zugriff auf die serielle Konsole jeder Karte.
Modemkarten
Die Vierport-Karte Tahoe 4681 erlaubt es, in einem Schrank bis zu 32 G.shdsl+-Leitungen zu bedienen. Jede Leitung arbeitet einzeln oder gebündelt innerhalb der Karte, bis zu 22,8 Mbps auf vier Doppeladern.
Technische Daten
| Schnittstellen |
|
|---|---|
| Funktionen |
|
| Management-Karte | |
| Prozessor | Freescale PowerPC 50MHz |
| Speicher | 64MB SDRAM, 16MB Flash |
| Netzwerkprotokolle | TCP, IP, UDP, ICMP, TFTP, SNMP, DHCP, BOOTP, IEEE 802.1q |
| Stromversorgung | |
| Typ | Vollständig redundant, Hot-Swap-fähig |
| Spannung | 100-240 VAC, 50-60 Hz (48 VDC auf Anfrage) |
| Leistungsaufnahme | 150W |
| Gehäuse | |
| Abmessungen | 483 mm (Breite, 19") x 132 mm (Höhe, 3 HE) x 242 mm (Tiefe) |
| Gewicht | 4,4 kg (inklusive Netzteile und Management-Karte, ohne Modemkarten) |
| Betriebstemperatur | 0 bis 50°C |
| Lagertemperatur | -20 bis 80°C |
