Beschreibung
Tahoe 684 ist ein 8-adriges G.shdsl+-Modem mit Ethernet-Port, das schnellste in der Familie Tahoe 68x. Vier Kupferdoppeladern bündelt es zu einer symmetrischen Verbindung mit einer Datenrate von bis zu 22,8 Mbps über eine Entfernung von mehreren Kilometern.
Neben den Modulationen nach dem Standard G.shdsl unterstützt es TCPAM-32, das auf derselben Leitung eine größere Reichweite und eine höhere Datenrate bietet als das standardmäßige TCPAM-16.
Betrieb auf vier Doppeladern
Das Modem verteilt den Verkehr selbst auf die vier Doppeladern. Für jede lässt sich eine andere Datenrate einstellen, was nützlich ist, wenn sich die Doppeladern in der Qualität unterscheiden. Fällt eine Doppelader aus, arbeitet das Modem auf den übrigen weiter.
Funktionen
Integrierter TCP/IP-Router mit Firewall, DHCP/BOOTP-Server und VLAN-Unterstützung. Bridge-Modus, verwaltet oder transparent.

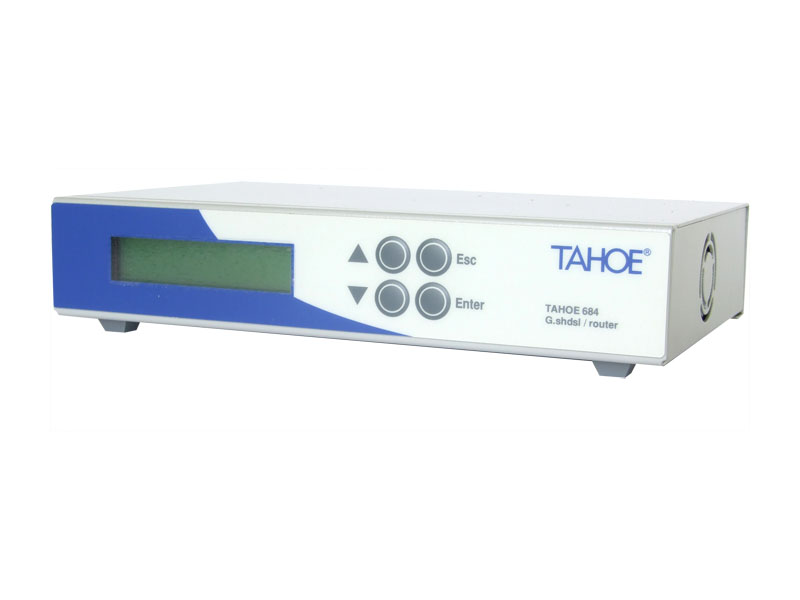

Die Konfiguration erfolgt über das eingebaute LCD-Display und die Tastatur, über die serielle Konsole oder per Telnet. Die vollständige Funktionsliste finden Sie in der Registerkarte Technische Daten.
Mehrere Hardware- und Software-Watchdogs überwachen den Betrieb des Geräts, von den Grundfunktionen des Prozessors bis zur Netzwerkkommunikation. Das Metallgehäuse ist auf Jahre ununterbrochenen Betriebs ausgelegt.
Technische Daten
| Datenrate |
|
|---|---|
| Standards | G.shdsl, konform mit ITU G.991.2 |
| Schnittstelle | Ethernet 10/100 Base-T |
| Modulation | TCPAM-32
|
| Funktionen |
|
| Prozessor | Freescale PowerPC 100MHz |
| Speicher | 4MB SDRAM |
| Leistung | bis zu 15.000 Pakete pro Sekunde |
| Netzwerkprotokolle | TCP, IP, UDP, ICMP, TFTP, SNMP, DHCP, BOOTP, PPP, Frame Relay, HDLC, Cisco® HDLC, IEEE 802.1q |
| WAN-Kapselung | ATM AAL5 |
| Abmessungen | 200 mm (Breite) x 130 mm (Tiefe) x 45 mm (Höhe) |
| Stromversorgung | 15-30V, 700-350 mA, 11W (Netzteil 110-230V/50-60Hz im Lieferumfang enthalten) |
Reichweite
Die nachstehenden Werte wurden auf einer Testleitung mit 0,5 mm Aderdurchmesser gemessen. Sie hängen von der jeweiligen Leitung ab und sind daher nicht garantiert. Im Einzelfall können sie abweichen - nach oben oder nach unten.
| Datenrate | Reichweite auf 8 Adern | Reichweite auf 4 Adern | Reichweite auf 2 Adern |
|---|---|---|---|
| 22784 kbps | 2500 m | - | - |
| 16896 kbps | 2900 m | - | - |
| 14336 kbps | 3200 m | - | - |
| 11392 kbps | 3600 m | 2500 m | - |
| 6272 kbps | 4200 m | 3500 m | - |
| 5696 kbps | 4700 m | 3600 m | 2500 m |
| 3072 kbps | 5900 m | 4100 m | 3500 m |
| 2048 kbps | 6900 m | 5000 m | 3900 m |
| 1024 kbps | 7500 m | 6900 m | 5000 m |
