Beschreibung
Tahoe 635 ist ein 2-adriges G.shdsl+-Modem mit V.35-Schnittstelle. Es überträgt Daten mit einer Datenrate von 64 bis 4664 kbps, einstellbar in Schritten von 64 kbps, über deutlich größere Entfernungen als HDSL-Modems.

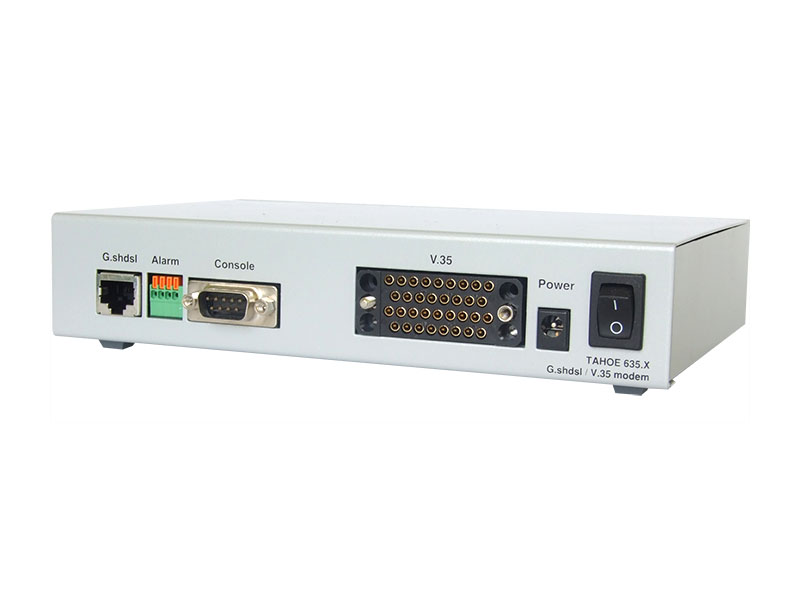

Die V.35-Schnittstelle ist auf einen standardmäßigen 34-poligen Winchester-Steckverbinder nach ISO-2593 geführt. Daran wird ein Router oder ein anderes DTE-Gerät angeschlossen.
Funktionen
Über die Software werden Datenrate, Modulationsart und Sprache der Meldungen eingestellt sowie Leitungsdämpfung und Signal-Rausch-Abstand gemessen. Das entfernte Modem lässt sich über die Mietleitung selbst verwalten, in einem Hilfskanal, ohne Unterbrechung der Übertragung. Die vollständige Funktionsliste finden Sie in der Registerkarte Technische Daten.

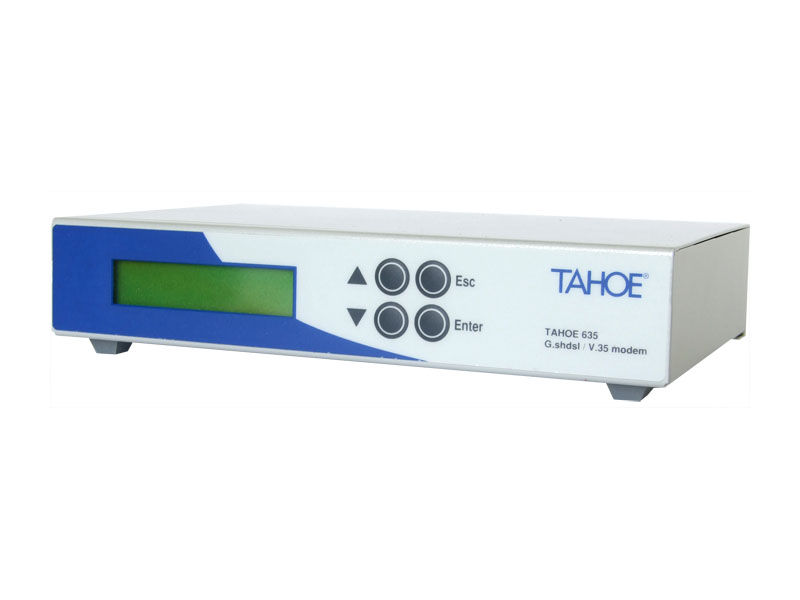

Die Konfiguration erfolgt über das eingebaute LCD-Display und die Tastatur oder über die serielle Konsole.
Mehrere Hardware- und Software-Watchdogs überwachen den Betrieb des Geräts, von den Grundfunktionen des Prozessors bis zur Netzwerkkommunikation. Das Metallgehäuse ist auf Jahre ununterbrochenen Betriebs ausgelegt.
Technische Daten
| Datenrate | 64 kbps bis 4664 kbps auf einer 2-Draht-Leitung (einstellbar in Schritten von 64 kbps) |
|---|---|
| Standards | G.shdsl, konform mit ITU G.991.2 |
| Schnittstelle | V.35 gemäß ISO-2539 (Winchester-Steckverbinder) |
| Modulation | TCPAM-32, TCPAM-16, TCPAM-8, TCPAM-4, PAM-16, PAM-8, PAM-4 (2B1Q) |
| Funktionen |
|
| Prozessor | Motorola MC68302 |
| Abmessungen | 200 mm (Breite) x 130 mm (Tiefe) x 45 mm (Höhe) |
| Stromversorgung | 15-30V, 260-130 mA, 3,5W (Netzteil 110-230V/50-60Hz im Lieferumfang) |
Reichweite
Die nachstehenden Werte wurden auf einer Testleitung mit 0,5 mm Aderdurchmesser gemessen. Sie hängen von der jeweiligen Leitung ab und sind daher nicht garantiert. Im Einzelfall können sie abweichen - nach oben oder nach unten.
| Datenrate | Reichweite |
|---|---|
| 4664 kbps | 2700 m |
| 3072 kbps | 3500 m |
| 2048 kbps | 3900 m |
| 1024 kbps | 5000 m |
